12-30 VDC

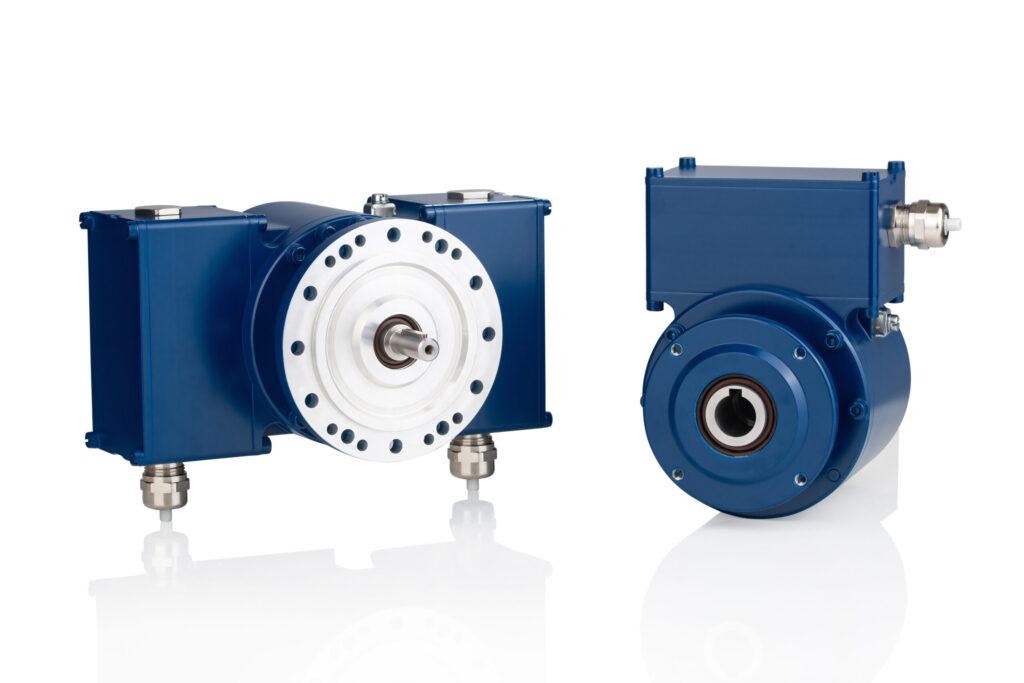

Inkrementální rotační snímače pro náročné aplikace
FG 40-2 / FGHJ 40-2
- Mimořádně robustní a odolné inkrementální rotační snímače
- Pro standardní, hlavní a pomocné pohony, např. v ocelárnách a válcovnách, v těžebním průmyslu, v přístavech a u jeřábů
- Duté hřídele do Ø 25 mm, plné hřídele do Ø 14 mm (přírubové nebo patkové uchycení)
- Až 100 000 impulzů HTL/TTL, teplotní rozsah od -40 do +100 °C
- Stupeň krytí až IP66 / IP67, izolace hřídele až 1 kV
- Vysoká flexibilita díky široké škále možností zařízení a signálů
Popis
Inkrementální rotační snímače pro náročné aplikace
Inkrementální rotační snímače FG(HJ) 40-2 se vyznačují mimořádně robustní konstrukcí a nabízejí dlouhou životnost i vysokou spolehlivost. Tyto snímače jsou ideální pro standardní aplikace v těžkém průmyslu, jako jsou ocelárny a válcovny, těžební průmysl nebo přístavní a jeřábové systémy. K dispozici je také široká škála variant a montážních řešení.
FG(HJ) 40-2: inkrementální rotační snímače s možností přizpůsobení zařízení a signálu na míru
Spolehlivost
Inkrementální snímače FG(HJ) 40-2 pracují spolehlivě i v extrémních podmínkách a zajišťují tak vysokou provozuschopnost systému. Pomáhají tak předcházet poruchám a prostojům.
- Velká kuličková ložiska s vysokou dynamickou zatížitelností
- Vysoká odolnost proti nárazům a vibracím
- Hřídel z nerezové oceli
- Odolnost proti slané vodě, vlhké prostředí ve válcovnách
- Teplotní rozsah od -40 °C do +100 °C
Bezpečné
Moderní elektronika inkrementálních snímačů se vyznačuje elektromagnetickou kompatibilitou (EMC). Je zabudována do extrémně odolných, tlustostěnných krytů.
- Až 100 000 impulzů HTL / TTL
- EMC kabelové průchodky
- Zařízení s dutou a plnou hřídelí s izolací hřídele (až 1 kV)
Na míru
Inkrementální snímače FG(HJ) 40-2 lze díky široké škále variant zařízení a signálů optimálně přizpůsobit konkrétní aplikaci.
- Vysoké otáčky až max. 7000 ot./min (plná hřídel) nebo 6000 ot./min (dutá hřídel)
- Druhý signálový výstup (inkrementální) – v redundantním provedení nebo s odlišnou amplitudou a frekvencí impulzů
- Široká škála dalších variant zařízení a signálových možností
- Možnost přidání dalších zařízení (zařízení s plnou hřídelí)
Pohodlné
Inkrementální snímač FG(HJ) 40-2 lze snadno integrovat do stávajících montážních sestav a systémů PLC. Technická podpora a široká nabídka mechanického příslušenství zajišťují přesnou a bezpečnou instalaci i v náročných montážních podmínkách.
- Prostorná svorkovnice
- Vnitřní diagnostika se stavovým výstupem a LED indikátorem
- Možnosti připojení pomocí různých konektorů nebo kabelů
- Vhodné montážní díly a instalační servis (volitelně)
Technical data |
||
Attribute |
Value |
|
Supply voltage |
|
|
Signal amplitude |
HTL or TTL |
|
Signal amplitude |
1 – 100000 |
|
Output signals |
A (0°), B (90°), Z (marker pulse), status and inverted signals |
|
Maximum Speed / Frequency |
Solid shaft: up to 7000 rpm / 200 kHz |
|
|
Hollow shaft: up to 6000 rpm / 200 kHz |
||
Electrical connection |
Terminal strip in a terminal box |
|
|
Fixed cable |
||
|
Round connector 12-pin (Burndy type) |
||
|
Industrial plug 15-pin |
||
|
M23 plug 12-pin |
||
|
ITT Cannon plug 10-pin |
||
Type of construction |
Solid shaft (B5, B35): Ø 11 mm, Ø 14 mm with feather key |
|
|
Through hollow shaft: Ø 16 mm, Ø 20 mm with feather keyway; Ø 16 mm, Ø 25 mm with clamp |
||
Device temperature range |
-40 °C to +85 °C |
|
|
optional: -40 °C to +100 °C |
||
Degree of protection |
up to IP66 / IP67 |
|
Shock resistance |
up to 200 g |
|
Vibration resistance |
up to 20 g |
|
Weight |
approx. 3.0 – 4.4 kg |
|
Device options / Function |
Second incremental output (redundant or non-redundant) |
|
|
J50: Accuracy class 50“ |
||
Mechanical options |
Second shaft end with B14 flange for attachments (solid shaft design type only) |
|
|
Additional foot (solid shaft design type only) |
||
|
MI: Saliferous environment |
||
|
MS: Wet areas in rolling mills |
||
|
Hollow shaft devices: Torque bracket (on request) |
||
Certificates / Approvals |
CE, UKCA |
|
