15-27 VDC

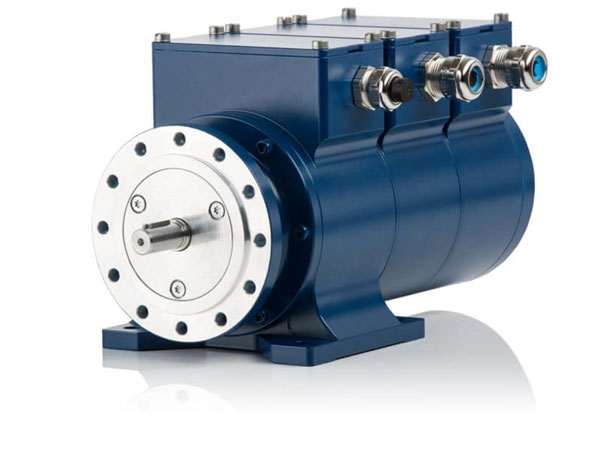

U-ONE Generace II (LWL) – univerzální systém snímačů
System solution
- Modulární systém snímačů U-ONE Generation II (LWL) pro snímání polohy a rychlosti
- Měření přímo na hřídeli zařízení, připojení k vyhodnocovacím/funkčním modulům v rozvaděči pomocí jediného optického kabelu
- Dutá hřídel Ø 20 mm, plné hřídele do Ø 14 mm (přírubové nebo patkové uchycení)
- Rozlišení: 13 bitů (jednootáčkový) / 15 bitů (víceotáčkový)
- Rozhraní: PROFIBUS, PROFINET, inkrementální (HTL), analogové 4–20 mA
- Až 15 programovatelných spínačů (rychlost / poloha)
- Varianta: certifikováno pro bezpečnostní aplikace až do úrovně SIL 2 / PL d
Popis
U-ONE Generace II (LWL) – univerzální systém snímačů

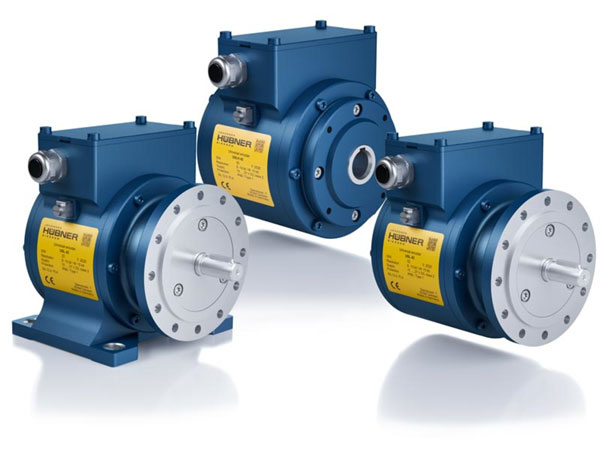

U-ONE Generation II (LWL) je druhá generace osvědčeného univerzálního snímačového systému pro monitorování otáček a polohy. Snímačový systém se skládá ze základní jednotky na hřídeli zařízení a funkčních modulů v rozvaděči.
Signály snímače jsou přenášeny ze základní jednotky do řídicího modulu v rozvaděči pouze jedním optickým kabelem – bez rušení na vzdálenost až 1000 metrů.
Univerzální enkodérový systém U-ONE(-SAFETY)-LWL nahrazuje mechanické spínače překročení otáček a mechanické vačkové koncové spínače přesnějšími elektronickými spínači otáček a polohy. Enkodérový systém nevyžaduje rozvodové převody, rozvodové spojky ani převody pro zvýšení otáček.
Volitelně je enkodérový systém ve všech komponentách certifikován pro bezpečnostní aplikace až do úrovně SIL 2 / PL d.
Součásti systému snímače
Systém snímače U-ONE LWL (FOC) se skládá ze základní jednotky a funkčních modulů v rozvaděči – jedná se o ideální řešení v případě, že je k dispozici přenos FOC a v rozvaděči je dostatek místa.
Výhody univerzálního snímačového systému U-ONE
Univerzální snímačový systém U-ONE(-SAFETY)-LWL umožňuje zvýšit produktivitu systému: Zvýšení výkonu je dosaženo díky optimalizovanému využití povolených rozsahů otáček a také díky rychlému a přesnému polohování.
Optimalizace výkonu během polohování
- Sledování polohy pomocí elektronických polohových spínačů namísto mechanických vačkových koncových spínačů
- Díky vyšší přesnosti spínání bude maximální rychlosti dosaženo dříve
- Žádný vliv vůle při změně směru nebo rychlosti
Maximální pojezdová rychlost (např. jeřáby)
- Sledování rychlosti pomocí elektronických spínačů překročení rychlosti namísto mechanických
- Vyšší přesnost – menší spínací tolerance
- Využití celého rozsahu rychlostí
- Různé spínací rychlosti pro každý směr jízdy (např. rychlejší jízda ke břehu u jeřábů STS)
Přesný
- Robustní a odolná základní jednotka
- Inkrementální rozlišení až 4096 impulzů na otáčku
- Absolutní rozlišení: 13 bitů u jednootáčkových a 15 bitů u víceotáčkových snímačů
- Bezpečnostní relé s přímým pohonem zajišťují přesné spínací body
Pohodlný
- Snadná instalace
- Rychlá synchronizace po údržbě (např. výměna lana u jeřábů): výchozí poloha pomocí digitální, konfigurovatelné přednastavené hodnoty
- Snadno použitelný parametrizační software, není nutné programování PLC
Bezpečné
- Bezpečné spínací výstupy – pro aplikace se standardním PLC nebo bezpečnostním PLC
- Dvoukanálová systémová architektura (kategorie 3 podle DIN EN ISO 13849)
- Montážní příslušenství na míru s bezpečnostní certifikací pro montáž na plnou a dutou hřídel
Technical data |
||
Attribute |
Value |
|
Supply voltage |
|
|
Resolution |
Multiturn 15 bit (32768 rotations) |
|
|
Singleturn 13 bit (8192 steps per rotation) |
||
Switching outputs |
Speed and Position
|
|
Signal outputs / Interfaces |
Via function modules in the switchboard: |
|
|

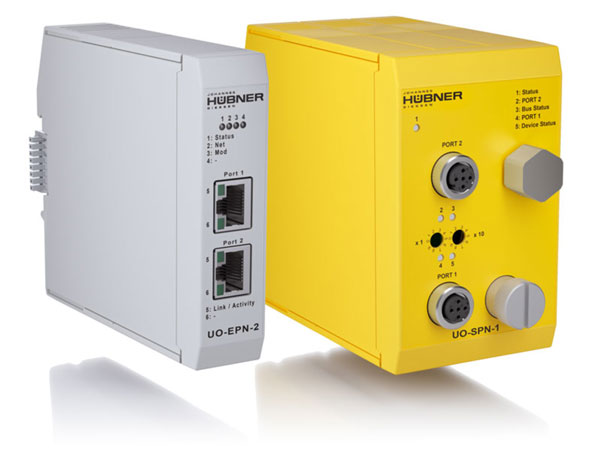

PROFINET IO | UO-EPN |
||
|

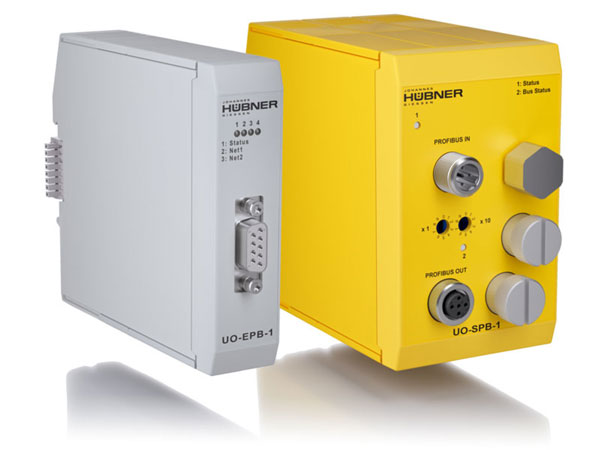

PROFIBUS-DP | UO-EPB |
||
|
PROFIsafe über PROFINET IO | UO-SPN |
||
|
PROFIsafe über PROFIBUS-DP | UO-SPB |
||
|
Incremental and current output 4 … 20 mA (without SIL) | UO-SCU |
||
Maximum Speed / Frequency |
2800 rpm |
|
Electrical connection |
Details see basic units and electronic function modules of system solution U-ONE Generation II (LWL) |
|
Type of construction |
Solid shaft (B5, B35): Ø 11 mm, Ø 14 mm with feather key |
|
|
Hollow shaft: Ø 20 mm with keyway |
||
Device temperature range |
Basic units: -25 °C to +67 °C | |
|
Electronic function modules: -25 °C to +60 °C |
||
Degree of protection |
Basic units: IP66 |
|
|
Electronic function modules: IP20 (switchboard installation) |
||
Weight |
approx. 3.6 kg (basic unit only) + weight of the individual modules |
|
Device options / Function |
Details see electronic function modules of system solution U-ONE Generation II (LWL) |
|
Mechanical options |
Details see basic units of system solution U-ONE Generation II (LWL) |
|
Certificates / Approvals |

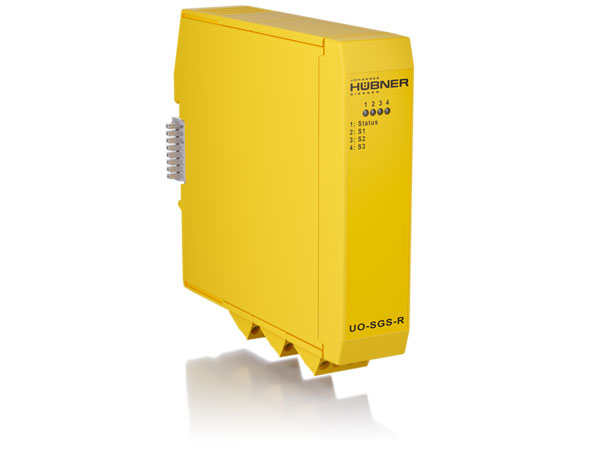

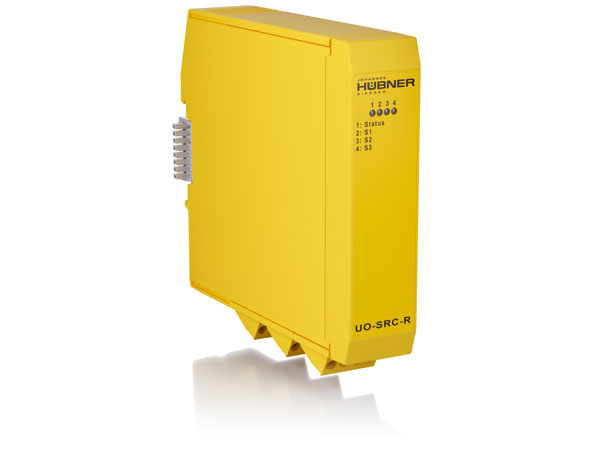

Safety certified: SIL 2 / PL d for basic units USL(H) 42 and modules UO-SCU, UO-SGS, UO-SRC, UO-SPB, UO-SPN |
|
